"Robotsystem 70" DZRK - 70-ci illərin modeli olan (RBS-70) zenit raket sistemi, düşmənin aşağıdan uçan hava hədəflərini (təyyarə və helikopterlərini) məhv etmək üçün İsveçdə hazırlanan universal daşınan zenit raket kompleksidir. İsveçin "Bofors Defence" (hazırda "Saab Bofors Dynamics" adlanır) şirkətinin mühəndisləri tərəfindən hazırlanıb. RBS-70 DZRK 1977-ci ildə İsveç ordusu tərəfindən silahlanmaya qəbul edilib. Daha sonra, fəal şəkildə ixrac edilib və dünyanın təxminən 20 ölkəsi tərəfindən satın alınıb, 1985-ci ildən sonra isə kompleks "Rayrider" adı ilə ixrac edilib.
Eyni zamanda yaradılan ABŞ, SSRİ və Böyük Britaniyanın daşınan zenit raket sistemlərindən fərqli olaraq, İsveç kompleksini çətinliklə "daşınan" adlandırmaq olar. Kompleksin əsas çatışmayan cəhəti onun böyük kütləyə malik olmasındadır, nəqliyyat konteynerindəki iki raketli atıcı qurğunun çəkisi 120 kiloqrama qədər çatır. Belə bir "portativ" kompleksi istədiyiniz yerə çatdırmaq üçün nəqliyyat vasitələrindən istifadə edilməli və ya o müxtəlif şassilərə quraşdırılmalıdır. Bu, isveçlilərin şüurlu yanaşması idi, bu yanaşma həmin illərin xarici DZRK-larla müqayisədə RBS-70-ə həm atəş məsafəsi və məhvetmə yüksəkliyi, həm də kompleksin modernləşdirilməsi baxımından yüksək potensialı təmin edirdi. 2001-ci ildə qəbul edilən "Bolide" raketləri dünyanın müxtəlif ölkələrində silahlanmada mövcud olan bir çox DZRK-ların imkanlarını əhəmiyyətli dərəcədə genişləndirdi.
İsveçin müdafiə qabiliyyətini təmin edən ehtiyacı, ölkənin hərbi sənaye kompleksi tərəfindən tam təmin olunduğundan XX əsrdə İsveç silahlarının demək olar ki, hər bir nümunəsi xaricə, o cümlədən İsveçin beynəlxalq və hərbi-siyasi bloklardakı tərəfdaşlarına ixrac edilmək məqsədi ilə yaradılırdı. Bu baxımdan "Robotsystem 70" DZRK-da istisna deyildi. İlk növbədə İsveç Silahlı Qüvvələri üçün inkişaf etdirilən kompleks olmasına baxmayaraq, "Bofors" şirkətinin korporativ rəhbərliyi ABŞ-ın da daxil olduğu beynəlxalq silah bazarının mənimsənilməsində böyük potensiala malik olduqlarını bəyan etdi. Gələcəkdə kompleks həqiqətən də fəal şəkildə ixrac edildi. Rusiyanın ən yaxın qonşularından olan Latviya və Litva ordularında bu kompleksdən istifadə edilir. Bu ölkələr 2000-ci ilin birinci yarısında RBS-70 DZRK-nı aldılar və hazırda onların modernləşdirilməsi baxımından yeni raketlər, nişangahlar və digər avadanlıqlar almaq üçün yeni proqramda iştirak edirlər.

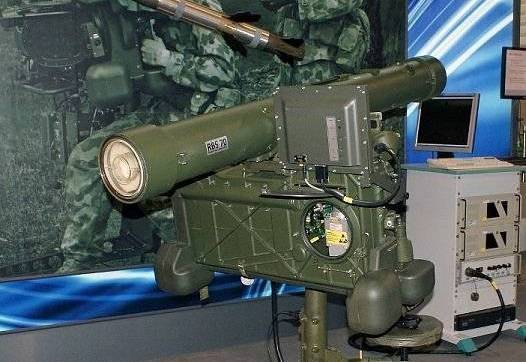

"Robotsystem 70"
"Robotsystem 70" kompleksinin yaradılmasına 1967-ci ildə İsveçdə başlanıb və ilk nümunələr 7 il sonra sınaqdan keçirilib. Atəş hissəsinə paralel olaraq, kompleksin radio-texniki hissəsinin, xüsusilə PS-70/R aşkaretmə və hədəf göstərmə radiolokasiya stansiyasının yaradılması işləri paralel davam etdirilirdi. 1977-ci ildə "Robotsystem 70" kompleksi (70-ci raket kompleks modeli), qısaca RBS-70 adı altında silahlanmaya qəbul edildi. İsveç ordusunda bu kompleks 40 mm avtomatik L70 artilleriya qurğuları və orta mənzilli "Hawk" zenit raket kompleksləri arasında yer tutdu. İsveç quru qoşunlarında onu "tabor-bölük" səviyyəsini, düşmənin hava hücumlarından müdafiə etmək üçün istifadə etmək nəzərdə tutulurdu.
Kompleks ilk növbədə, İsveç Silahlı Qüvvələrinin tələblərinə uyğun olaraq, qarşıdan gələn düşmənin hava vasitələrini böyük məsafədə aşkar etmək, yüksək məhv etmə ehtimalı və atəş dəqiqliyi, hədəflərə qarşı yer səthinə ən yaxın məsafələrdə "işləmək" bacarığı, bütün məlum təbii və süni maneələrə qarşı müqavimət, görmə xətti ilə idarəetmə, daha da müasirləşdirilmə imkanı, gecə rejimində tətbiq edilməsi imkanına malik olmaq şərtləri ilə yaradıldı.

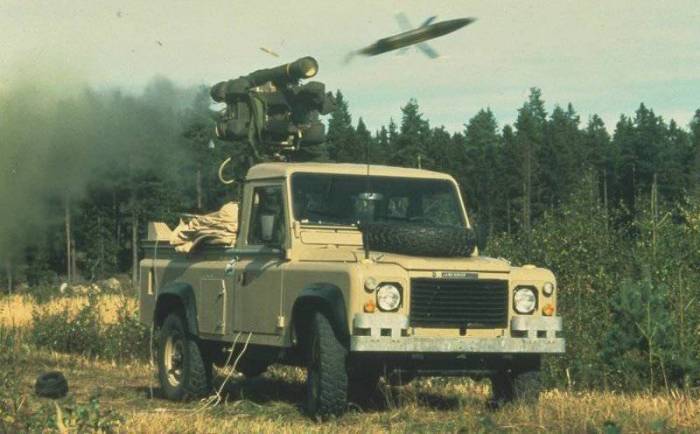

Hərbçilərin tələblərinə əsasən, "Bofors Defense" şirkəti raketlərin lazer kanalı vasitəsilə hədəfə yönləndirilməsi variantını seçdi. Beləliklə, RBS-70 belə bir idarəetmə sistemi olan dünyanın ilk DZRK-sı oldu. Dizayn işinin başlanğıcından etibarən, kompleks izlənilmiş və təkərli şassi üzərinə qurma perspektivi ilə yaradılıb. Belə ki, dizaynerlər kompleksin çəkisi və ölçüləri ilə məhdudlaşmırdılar. DZRK-nın ilk mobil versiyası 1981-ci ildə "Land Rover" ərazi vasitəsinin əsasında hazırlandı, sonradan isə RBS-70 təkərli və tırtıllı zirehli personal daşıyıcıları da daxil olmaqla müxtəlif şassilərə yerləşdirildi.
"Robotsystem 70" kompleksinin modernləşdirilməsi, onun yaradılmasından dərhal sonra başlandı. Beləliklə, 1990-cı ildə "Rb-70" idarəolunan zenit raketinin modernləşdirilən versiyası "Rb-70 Mk1" təqdim edildi. 1993-cü ildə qəbul edilən "Rb-70 Mk2" raketi DZRK-nın imkanlarını ciddi şəkildə yaxşılaşdırdı. Maksimum atəş məsafəsi 7000 metrə, yüksəkliyi 4000 metrə, raket sürəti isə 580 m/s-ə qədər artırıldı. 2001-ci ildə ortaya çıxan yeni "Bolide" raketləri müxtəlif hava hədəflərinin məhv edilməsində kompleksin imkanlarını daha da genişləndirdi. Atəş məsafəsi 8000 metrədək artırıldı, məhv ediləcək hədəflərin yüksəkliyi 5000 metrə çatdırıldı, raketin sürəti 680 m/saniyəni keçdi. 1998-ci ildən İsveçdə hava hücumundan müdafiə sisteminin vahid informasiya məkanın təşkil edilməsi üçün yeni məlumat ötürülmə standartının tətbiqi ilə kompleksin bütün elementlərinin modernləşdirilməsi işi aparıldı.
Kompleksin bütün istehsal müddətində təxminən 1500 atıcı qurğu və 15 mindən çox raket hazırlanıb. "Saab Bofors Dynamics"in verdiyi məlumata görə, 2000-ci ilin sonunda RBS-70 DZRK-dan istifadə edilərək buraxılan raketlərin ümumi sayı 1468 olub, onların 90%-dən çoxu hədəfləri məhv edə bilib.
Buraxılış zamanı "Rb-70" zenit raketi konteynerdən 50 m/s sürətlə çıxır. Bundan sonra, 6 saniyə ərzində raketi supersəs uçuş sürətinə qədər sürətləndirən (təxminən 1.6M) bərk yanacaqlı raket mühərriki işə salınır. Kompleks operatorunun əsas vəzifəsi hava hədəfini sabit nişangahın mənzərə sahəsində saxlamaqdır. Tuşlama bloku tərəfindən yayılan lazer şüası mərkəzində raket uçan bir növ "koridor" təşkil edir. Raketin buraxılmasından əvvəl şüalanmanın olmaması və aşağı gücdən istifadə edilməsi, RBS-70 raket kompleksinin aşkarlanmasını çətinləşdirir, idarəedilən raketin tuşlama sistemi, hətta manevr edən hədəfləri böyük ehtimalla məhv etməyə imkan verir.
Hər bir atıcı qurğu müstəqil olaraq istifadə oluna bilsə də, DZRK-nın əsas istifadə variantı 5.4-5.9 GHz diapazonunda çalışan RS-70 "Giraffe" impuls-doppler RLS ilə bir kompleksdə fəaliyyət göstərməsidir. Bu radar 40 km məsafədə hava hədəfinin aşkarlanmasını təmin edir, müşayiət etmə məsafəsi isə 20 km-ə qədərdir. RLS-in antenası 12 metr yüksəklikdə xüsusi bir maçta üzərində qaldırılaraq müxtəlif şassilərə quraşdırıla bilər. Belə stansiyanın yerləşdirmə müddəti beş dəqiqədən çox deyil. RLS heyəti 5 nəfərdən ibarətdir, onlar mexaniki rejimdə və eyni zamanda üç hava hədəfinin izlənilməsini təmin edərək 9 atəş heyətinə xidmət göstərə bilirlər.

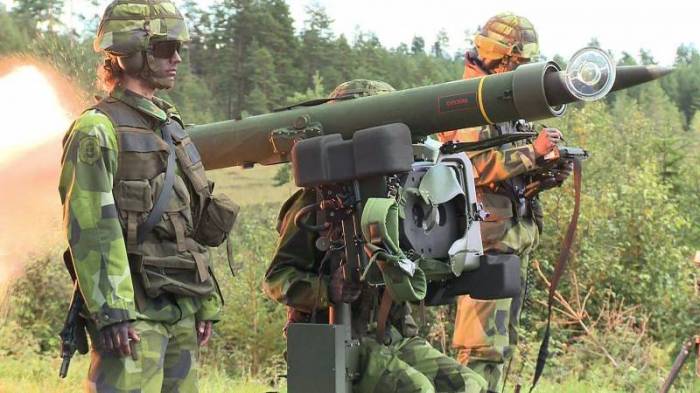

RBS 70 zenit raket kompleksi
Hava hədəfləri barədə məlumat döyüş idarəetmə konsoluna, oradan isə konkret atıcı qurğulara ötürülür. DZRK-nın reaksiya müddəti 4-5 saniyədir. Bu halda RBS-70 kompleksinin operatoru hava hədəfinə dair məlumatları qulaqlıqlar vasitəsi səs siqnalı şəklində qəbul edir.
Hava hədəfinə raketin yönləndirilməsində RLS tərəfindən avtomatik rejimdə tuşlama dəqiqliyinə nəzarət edilir:
1. Aşağı tonda siqnal, kompleksin operatorunu nişangahın hədəfdən sola sapması barədə xəbərdar edir;
2. Yüksək tonda siqnal, kompleksin operatorunu nişangahın hədəfdən sağa sapması barədə xəbərdarlıq edir;
3. Fasiləli səs siqnalı isə kompleksin operatoru tərəfindən hava hədəfinin əsl azimutunun təyin edilməsində səhv etdiyi barədə xəbərdarlıq edir.
1982-ci ildə İsveçin "Ericsson" şirkəti HARD (Helicopter and Aircraft Radar Detection) adlı hədəfləri təyin etmək və izləmək üçün daşınan bir radar yaratdı. Bu stansiya bir nəfər heyət üzvü tərəfindən daşınır. Bu radarın hədəfləri aşkaretmə məsafəsi 12 kilometrdir, o, hava hədəflərinin zəmanətli aşkarlanmasını və DZRK operatorunun 9 km məsafədə erkən xəbərdarlıqla təmin edir.
"Rb-70" idarəolunan zenit raketi normal aerodinamik konfiqurasiyaya uyğun olaraq dizayn edilib və raketin mərkəzində yerləşən iki mərhələli bərk yanacaqlı marş mühərriki ilə təchiz olunur. Raketin quyruğunda lazer şüalarının qəbuledicisi mövcuddur. Burun hissəsində döyüş başlığı yerləşir, onun partladılması kontakt və lazer vasitəsilə həyata keçirilir. Partlayışdan sonra hava hədəfi, 200 mm-ə qədər zirehə nüfuz edə bilən, təxminən 3 mm diametrli volfram elementlər məhv edilir.
Vaxt keçdikcə bu elementlərin sayı 3 minədək artırıldı. Raketin modernləşdirilməsi zamanı, daha müasir və böyük ölçülü mühərrik və döyüş başlığı əldə edildi, lakin elektron elementlərin kiçildilməsi sayəsində raketlərin ölçüləri və kütləsi demək olar ki, dəyişməz qaldı. Məsələn, 1993-cü ilin "Rb-70 Mk2" modeli və 1977-ci ilin "Rb-70 Mk0" modifikasiyası ilə eyni, 1.32 m uzunluğa malikdir. "Rb-70" raketləri nəqliyyat atıcı konteynerlərdə (NAK) yerləşdirilir, buraxılışdan sonra ondan təkrar istifadə olunmur.
"Rb-70 Mk2" raketinin yardımı ilə hava hədəflərinin məhvedilmə əmsalı, qarşı kursda atəş açarkən 0,7-0,9, təqib kursunda isə 0,4-0,5 səviyyəsində qiymətləndirilir. Raketlərin modernləşdirilməsi prosesi uzun müddət davam etdi. 2002-ci ildə "Rb-70 Mk0", "Mk1" və "Mk2" raketlərinin dərin modernləşdirilməsi hesab edilən "RBS-70" DZRK üçün "Bolide" raketinin kütləvi istehsalına başlandı, onlar mövcud atıcı qurğulardan istifadə edərək buraxılmaq üçün nəzərdə tutulurdu. Yeni idarəolunan zenit raket kompleksinin yaradılmasının məqsədi, güclü manevr edə bilən və az görüntülü hədəflərlə, məsələn qanadlı raketlərlə mübarizə aparmaq üçün kompleksin imkanlarını artırmaqdan ibarət idi.
RBS-70 DZRK-nın atıcı qurğusu aşağıdakılardan ibarətdir:
- NAK-da zenit raketi (çəkisi 24 kq);
- Tənzimlənən fokusa və 9 dərəcəlik görünüş sahəsində 7 qat böyütməyə malik optik görünüşlü lazer şuasının yaradılması qurğusundan ibarət olan tuşlama blokundan (çəkisi 35 kq);
- Elektrik təchizatı mənbəyi və üçayaq (çəkisi 24 kq);
- "Özümün-özgənin" tanınma və identifikasiya avadanlıqları (çəkisi 11 kq).
Kompleksin qaranlıqda əsas xüsusiyyətlərini itirmədən DZRK-dan istifadə imkanını təmin edən COND termal görüntüləmə sisteminə qoşulması da mümkündür. Bu sistem 8-dən 12 mikrona qədər dalğa uzunluğu diapazonunda işləyə bilir və qapalı dövrəyə malik soyutma sistemi ilə təchiz olunur.
"Robotsystem 70" kompleksinin bütün elementləri üçayaq üzərindədir, yuxarı hissədə qurğunun tuşlama bloku və zenit raketli konteyner, aşağı hissədə isə atıcı- operatorunun oturacağı yerləşir. Kompleksin səfər vəziyyətindən döyüş vəziyyətinə gətirilmə müddəti 30 saniyədir. Kompleksin heyəti iki və ya üç nəfərdən ibarətdir. Üç nəfər ilə kompleks həqiqətən daşınan olur. İsveç ordusunda istifadə edən "Robotsystem 70" DZRK-nın operatoru üçün tipik təlim kursu 10-13 gün ərzində paylanan 15-20 saatdan ibarət olur.
İsveç ordusunda RBS-70 "Type 701" kompleksinin (Lvrbv 701) özüyeriyən versiyası da istifadə olunur. Hava hücumundan müdafiə sisteminin elementləri tırtıllı "Pbv302" zirehli personal daşıyıcısının şassisinə yerləşdirilib. Kompleksin səfər vəziyyətindən döyüş vəziyyətinə gətirilmə müddəti 1 dəqiqədən çox deyil. Həmçinin, RBS-70 kompleksi gəmilərin HHM vasitəsi olaraq da geniş şəkildə istifadə olunur. Onlar İsveç Donanmasının "Stirso" patrul gəmilərinin və M-80 tipli mina axtaran gəmilərinin silahlanmasına daxil edilib. Atıcı qurğu kimi dəniz versiyasında da quru variantının eyni üçayağından istifadə edilir.

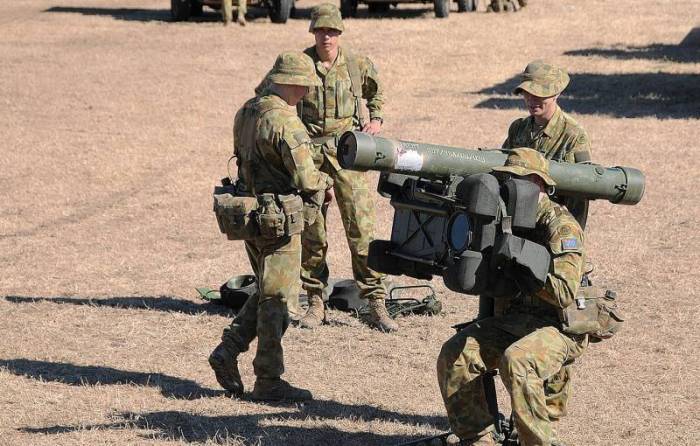

Avstraliya quru qüvvələrinin "RBS 70" kompleksi, 2011
"Robotsystem 70" kompleksi açar üstünlüklərə və çatışmazlıqlara sahibdir. İnfraqırmızı/ultrabənövşəyi tuşlama başlıqları olan kompleksləri ilə müqayisədə İsveç analoqları, xüsusilə qarşı kurslarda atəş məsafəsində ciddi üstünlüyə malikdir. 4-5 kilometrdən artıq məsafədə hava hədəflərini məhv etmək qabiliyyəti RBS-70-ə digər modellərini qabaqlamağa imkan verir. Eyni zamanda, kompleksin əsas çatışmazlığı onun böyük kütləsidir. Onun yerdəyişməsi üçün nəqliyyat və ya müxtəlif şassilərdə quraşdırılması lazımdır. Eyni zamanda onun çiyindən və tək operator tərəfindən istifadəsi mümkün deyil, bu isə həmişə məqbul hesab olunmur. Zamanında məhz buna görə RBS-70 DZRK-sı Cənubi Afrikada elan edilən tenderi qazana bilmədi.
DZRK-nın komanda üsulu ilə çalışan tuşlama sistemi "Robotsystem 70" kompleksinə xarakterik xüsusiyyətlər verib. Aşağıdan uçan hədəflərlə effektiv mübarizə bacarığı və maneələrdən daha yaxşı müdafiə toxunulmazlığı müsbət cəhətlərə, kompleks heyətinin mühafizəsinin zəifliyi və hazırlığı üçün yüksək tələblər mənfi cəhətlərə aid edilir. İsveç DZRK-sının operatoru hava hədəfinin sürətini, ona qədər məsafəni, uçuş yüksəkliyini və istiqamətini çox tez bir zamanda qiymətləndirməlidir, bu məlumat raketin buraxılması üçün zəruridir. Hədəfin müşayiət olunması 10-15 saniyəyə qədər davam edir, bu isə operatordan döyüş şəraitində yüksək psixo-emosional stress şərtlərində dəqiq və sürətli hərəkət etməsini tələb edir. ABŞ-ın "Stinger" DZRK-larının qiymətinin təxminən yarısına bərabər olan nisbətən aşağı qiymət göstəricilərini də kompleksin üstünlüklərinə aid edirlər.
MANPADS "Robotsystem 70"in (1977) taktiki və texniki xüsusiyyətləri:
Məhv ediləcək hədəfə qədər məsafə - 5000 m;
Məhv ediləcək hədəfə qədər minimum məsafə - 200 m;
Hədəf yüksəkliyi 3000 m-ə qədər;
Raketin maksimal sürəti 525 m/s-dir.
Rb-70 Mk0 raketi
Raketin çapı - 106 mm;
Raketin uzunluğu - 1.32 m;
Raketin başlanğıc kütləsi - 15 kq;
Raket başlığının kütləsi - 1 kq.
Döyüş vəziyyətində kompleksin kütləsi (üçayaq, radar və zəruri avadanlıqla) 87 kq;
Kompleksin səfər vəziyyətindən döyüş vəziyyətinə gətirilmə müddəti 30 saniyədir.
Yazı Yuferev Sergeyin məlumatları əsasında hazırlanıb
Hərbi ekspert Ədalət Verdiyev
