Termal görüntü cihazları daha da kiçilir, lakin daha yaxşı görürlər - ARAŞDIRMA

2020/04/3-1587534637.jpg
Oxunub: 2554     16:19     24 Aprel 2020
İstənilən işıqlanmada və istənilən hava şəraitində hədəflərin aşkarlanması, tanınması və fərqləndirilməsi ilə bağlı sərt döyüş tələblərinə cavab vermək üçün orta və uzun dalğalı infraqırmızı cihazların həm xüsusiyyətlərinin yaxşılaşdırılması, həm də çəki və enerji parametrlərinin azalması daim davam edir.

Yüksək səmərəli soyudulan və daha kiçik soyudulmayan sistemlərin əsas parametrləri həssaslıq, qətnamə, siqnal və səs-küy nisbətindən ibarətdir. Qısa dalğalı infraqırmızı (SWIR) elektromaqnit diapazonunun (0.9 ilə 1.7 mikron arasında) vizuallaşdırma sahəsindəki inkişafı, görüntülərin qəbulu və ekrana verilməsi üçün hərbi sahədə geniş tələb olunması gözlənilir. Aşkaretmə vasitələrindən görüntülərin toplanması və sintezi, hərbi əməliyyatlar üçün dominant tələbə çevrildi və bu da quru əməliyyatları üçün ikili sensorlu cihazların meydana gəlməsinə səbəb oldu.



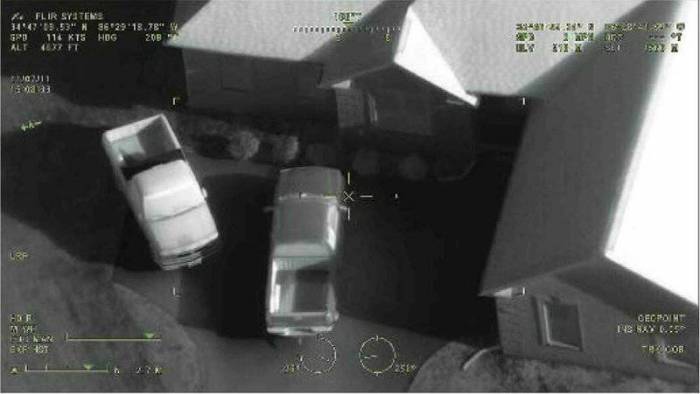

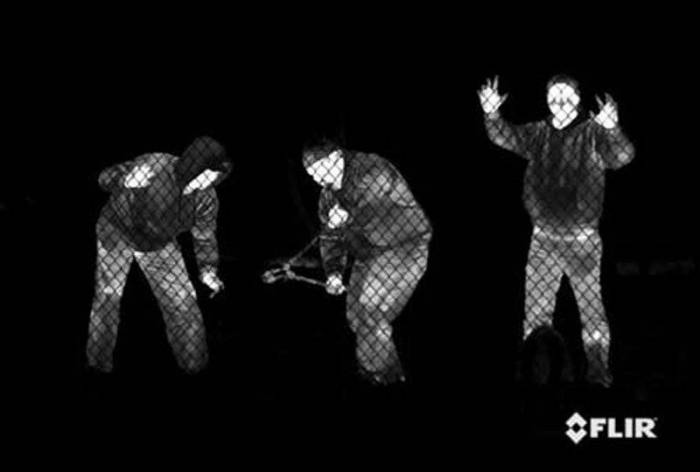

Xüsusiyyətləri yaxşılaşdırmaq məqsədilə termal qurğuların ölçüsünü və enerji istehlakını azaltmaq sahəsindəki son hadisələr təkcə hərbi hissələr üçün deyil, həm də hüquq mühafizə orqanları və kommersiya qurumları üçün "FLIR Systems" tərəfindən istehsal olunan cihazın çəkdiyi mükəmməl şəkilləri nümayiş etdirərək misilsiz fürsətlər təqdim edir

ITT "Exelis" kompaniyasının "i-Aware TM NVG" (Tactical Mobility Night Vision Goggles) gecə eynəyi həm görüntü gücləndiricinin soyudulmayan termal görüntü cihazı ilə birləşdirilməsinə, həm də yer və hava tətbiqləri üçün çoxsaylı optik elektron/infraqırmızı sistemlər üçün yaxşı bir nümunədir. Kiçik dronların vəziyyətində isə bu inkişaflar bizə tək sensorlu bort avadanlıqlarından iki sensorlu konfiqurasiyaya keçməyə imkan verdi. Bortda olan sensorların məlumatların ümumiləşdirilməsi sistemləri üçün elektronikanın inkişafı, hədəfləri müəyyənləşdirmək üçün lazım olan müddəti azaltmaqla əsgərin situasiya biliklərini artırmağa da imkan verdi.

Üçüncü və sonuncu nəsil infraqırmızı sistemlər, misal üçün, çox sayda piksel, yüksək kadr sürəti, daha yaxşı termal qətnamə, həmçinin çox rəngli funksionallıq, video çeviricilərin rəngli və rəngsiz matrisaları üçün quraşdırılan siqnal emalını əhatə edən təkmilləşdirilən imkanlar təmin edir. Üçüncü nəsil sistemlərdə hazırda üç texnologiyada detektor inkişaf etdirilir:

• "HgCdTe" qısaltması ilə də tanınan kadmium və civə telluridi (MCT - civə-kadmium-tellurid);
• Kvant quyularındakı infraqırmızı fotodetektor - "Quantum-Well Infrared Photodetector" (QWIP);
• Antimonid əsaslı "Type II" gərgin təbəqəli super çərçivələr (SLS).


Hazırda kadmium-civə tellurid infraqırmızı fotodetektorlar üçün ən çox yayılan yarımkeçirici materialdır və bu materialın xüsusiyyətləri sayəsində onun imkanları və əhatə dairəsinin yalnız genişlənəcəyi gözlənilir.


"Sofradir" kompaniyasının çox yığcam QWIP fotodetektoru (matrisa 384x288, addımı 25 mikron piksel, infraqırmızı spektr, uzun dalğalı) "Thales"in "Catherine-XP TI" kimi nəqliyyat vasitələrinə quraşdırılan sistemlərə uyğundur. Şəkil stasionar bir versiyanı göstərir

QWIP fotodetektor texnologiyası inkişafın ilk mərhələsindədir, "InAS/Galnsb" (Indium Antimonide/Gallium Indium Antimonide) əsasında hazırlanan nisbətən yeni "Type II" super çərçivə quruluşu isə uzun dalğalı MCT texnologiyasına alternativ ola bilər. Hazırda bir VOx (vanadiya oksidi) mikrobolometrik bir matrisası, soyudulmayan detektorlarda ən çox yayılan bir texnologiyadır. Onlar bütün digər infraqırmızı matrislaların toplam sayından daha çox istehsal olunur və gözlənildiyi kimi bu tendensiya yaxın gələcəkdə daha da güclənəcək. Hazırda termal görüntü kameralarının inkişafı davam edir, məsələn DRS kompaniyası "Aware"dən (Advanced Wide-field-of-view Architecture for image Reconstruction and Exploitation - görüntünün bərpası və istifadəsi üçün geniş inkişaf edən mənzərə arxitekturası) istifadə edərək DARPA tərəfindən verilən uzun dalğalı (LWIR) kameraların miniatürləşdirilməsi üzərində işləyir.

Bu proqram termal cihazların çəki, ölçü və enerji istehlakı xüsusiyyətlərini və gündüz/gecə imkanlarını artırmaq məqsədi ilə başlanıb. Qısa dalğalı infraqırmızı bölgədə işləyən termal cihazların inkişafı hərbi əməliyyatlara əlavə dəstək olur. Bu tip istilik cihazları bir sıra üstünlüklər təklif edirlər, bunlara ulduzların işığı altında aparılan əməliyyatlar (atmosferin gecə parıltısı kimi tanınan zəif təbiət hadisələrindən lazımi miqdarda işıq ala bilirlər), görünən spektrə yaxın görüntülərin təqdim edilməsi, qaranlıqda gizli hədəflərin, o cümlədən kamuflyajın aşkarlanması və nəhayət gecəgörmə eynəklərində istifadə olunan mayak və lazerləri göstərmək imkanı daxildir.

Amerika tədarükçüləri

"Flir Systems" şirkəti


"Flir Systems" daha böyük sistemlərə inteqrasiya üçün müxtəlif video kamera modulları və matrisalar istehsal edir. "Flir"in uzun dalğalı sensorlar portfeli, yaxın vaxtlarda soyudulmayan "Quark" və "Tau 2" matrisalarının meydana gəlməsi ilə daha da genişləndi. "Quark"ın vanadiya oksid əsaslı soyudulmayan mikrobolometri 17 mikron piksel addımına, 640x512 və ya 336x256 video sensor matrisa həllərinə sahibdir. Bildirilir ki, bu dünyada ən kiçik matrisadır və nəticədə kiçik dronlar üçün ən "üstün" seçimdir. 17x22x22 mm ölçülərə, linzadan asılı olaraq 18.3 ilə 28.8 qram arasında kütləyə və bir vattdan az enerji istehlakına malikdir. Çox yığcam ölçülər Danimarkanın "Sky-Watch" şirkətinə 1.5 kq ağırlığında olan "Huginn Xl"də bir sensoru iki sensorla əvəz etməyə imkan verdi. İndi həm termal "Quark 640", həm də adi bir kameradan istifadə edilir. "Aerovironment" kompaniyası özünün yüzlərlə "Raven Mantis" PUA-sını "Quark" əsasında təkmilləşdirməkdə davam edir. Yeni "Trillium" şirkəti 6.35 sm ölçüdə və 227 qram ağırlığında "Quark" matrisasına əsaslanan universal bir şarnir istehsal etməyə başlayıb.

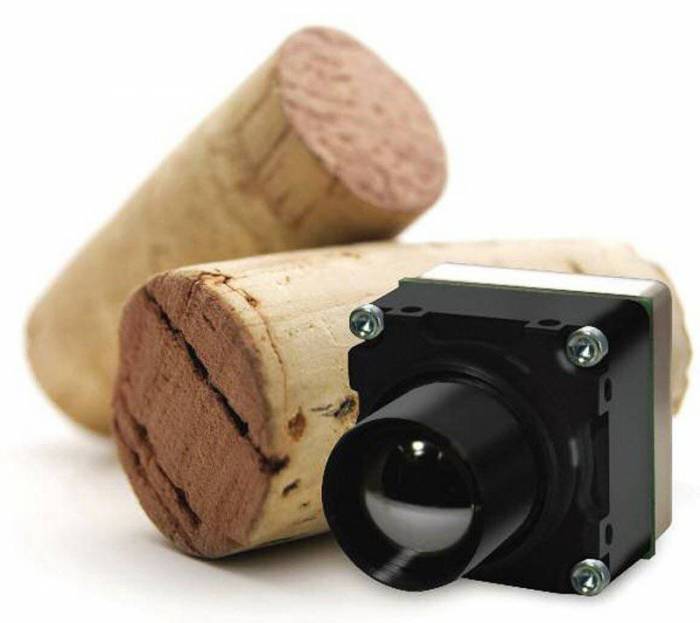

"Flir Systems"in soyudulmayan "Quark" mikrobolometri dünyada ən kiçik model hesab olunur. 17 mikron piksel addıma, 640x512 və ya 336x256 video sensor matrisa həllərinə malik versiya da əlçatandır

"Tau 2" matrisa ailəsi yeni nəsil soyudulmayan termal cihazları, Kanadanın "Draganfly X6", "Lockheed Martin"in "Desert Hawk III" və "Aerovironment"in "Puma" uzaqdan idarə olunan vasitələri də daxil olmaqla müxtəlif tətbiqlər üçün iki piksel addımı ilə (640/336 üçün 17 mikron və 324 üçün 25 mikron) üç formatda ("Tau" 640x512, 336x256 və 324x256) təkmilləşdirilən elektronika ilə hazırlanır. "Tau" matrisasında NGC "Xetron", "L-3 Nova Engineering" və "Digital Force Technologies" tərəfindən istehsal olunan və texniki xidmət göstərilməyən yerüstü situasiya sensorlarından istifadə edilir.


"Flir H-Series Tactical Thermal Night Vision Camera" termal kamerasının altyazıları ilə təqdimatı

"Flir" kompaniyasının orta dalğalı soyudulan kameraları arasında ən kiçik 640x512 formatlı sensorlardan birinə malik olan "Photon HRC" kamerasını təqdim edir. Antimonid indium əsaslı 15 mikronluq matrisa 454 qramdan az kütləyə malikdir və müxtəlif tətbiqlərdə istifadə olunur. "Flir" eyni diapazonda daha bir neçə məhsulunu da təklif edir. Bu ən kiçik və yüngül "Neutrino" kamerasıdır, 640x512 antimonid indiyum matrisası 15 mikron addıma malikdir. "µCore-275Z" və "Min-Core HRC" matrisasına əsaslanan çox yığcam MCT 640x512 detektorlar ailəsi isə çoxsaylı linzalara, inkişaf etmiş görüntü işlənməsinə və geniş baxış sahələri olan optikaya ehtiyacı aradan qaldırır. "µCore-275Z" baza modelinin insan və maşınların aşkarlanmasını, tanınmasını və eyniləşdirməsini müvafiq olaraq 9.2, 2.9, 1.2 və 15.5, 6 və 3.3 km məsafədə həyata keçirdiyi bildirilir. Və nəhayət, "Flir" 25 mikronluq 640x512 və ya 320x240 qallium arsenid matrisasına malik "Tau" kamerasını təqdim edir. Hər iki seçim M24 linzası ilə yalnız 130 qram ağırlığındadır, bu da kiçik maşınlar və batareya ilə işləyən müşahidə cihazları üçün mükəmməl bir seçimdir.


Soyulmayan LWIR termal görüntü cihazlarından sonrakı nəsil "Tau 2" "Flir Systems" ailəsi inkişaf etmiş elektronikaya malikdir və Kanadanın "Draganfly X6" və "Lockheed Martin"in "Desert Hawk III" (fotoda) kimi kiçik dronları da daxil olmaqla müxtəlif tətbiqlər üçün əlçatandır

RAYTHEON

Soyudulan və soyudulmayan termal cihazlar sahəsində dünya lideri olan "Raytheon" kompaniyası kosmos, dəniz, hava, yer və piyada tətbiqlər üçün geniş çeşiddə məhsullar təklif edir. "Raytheon" idarə olunan və uzaqdan idarə olunan platformalarda orta və uzun dalğalarda soyudulan termal görüntü kameralarını birləşdirərək geniş sensorlu hava dəstlərini təklif edir.

Digər tərəfdən, onun soyudulmayan detektor texnologiyası əsasən yerüstü tətbiqlər üçün nəzərdə tutulur; dayanıqlı və son dərəcə yüngül "PhantomIRxr" binokl və termal görüntü cihazları gecə-gündüz, tüstü və dumanda hədəfləri ələ keçirir. "Raytheon" şirkətinin DVE görüntü gücləndiricisi ilə təchiz olunan tırtıllı və təkərli nəqliyyat vasitələri, tüstü və duman da daxil olmaqla, gecə-gündüz tam hərəkətlilik və manevr keyfiyyətlərini itirmir. "Raytheon" 320 x240 və 640x480 formatlı, 25 mikron uzunluğunda addıma malik soyudulmayan uzun dalğalı, həmçinin 640x512, 1280x1024 və 1920x512 formatlı 20 mikron piksel addıma malik qısa dalğalı infraqırmızı matrisalar təklif edir.

L3

AUVSI pilotsuz sistemlər sərgisində "L3 Cincinnati Electronics", şirkətin fikrincə, yaratdığı ən kiçik orta dalğalı soyudulan termal cihaz olan yeni "Night Warrior µCam 640" sistemini nümayiş etdirdi. Bu termal görüntü cihazı 15 mikron addımla və HOT (High Operating Temperature - Yüksək Əməliyyat Temperaturu) texnologiyasına sahib 640x512 matrisasına əsaslanır. Onlar antimonid induma əsaslanan məhsullarla müqayisədə daha yüksək temperaturda işləyir, soyudulmayan sistemlərlə müqayisə edilə bilən ən keyfiyyətli görüntünü meydana gətirir. 500 qramdan az çəki ilə 6 vat enerji istehlak edən "NightWarrior 640" C batareyasının ölçüsünə malikdir (həmçinin R14, 343, "Baby" də adlanır), bu isə onun əvvəllər yalnız soyudulmayan cihazlardan istifadə edə biləcək sistemlərə əlavə edilməsinə imkan verir. L-3 CE mühəndisləri əl cihazlarından tutmuş uzaqdan idarə olunan döyüş modullarına qədər müxtəlif tətbiqlərə asan inteqrasiya üçün "NightWarrior 640" versiyalarını da yaradıblar. L3 CE kompaniyası orta ölçülü 250 mm ölçülü linzalar da daxil olmaqla optik cihazların müxtəlif variantlarını nəzərdən keçirir.

BAE kompaniyası

Eyni sərgidə "BAE Systems" kiçik dronlara quraşdırmaq üçün hazırlanan ən kiçik (cəmi 144 qram ağırlığında) multispektral kamera adlandırdıqları cihazı göstərdi. Şirkət hədəfləri müəyyənləşdirmək üçün vaxtı azaltmaqla əsgərin situasiya şüurunu yaxşılaşdırmaq məqsədi ilə hazırladığı məlumatların emalı və onların birləşməsi sistemini təqdim etdi. Yeni "Digitally Fused Sensor System" (DFSS) sayəsində innovativ sensor, yüksək həssaslıqlı gecəgörmə kamerasından gələn görüntünü uzun dalğalı soyudulmayan termal görüntü cihazındakı görüntü ilə bir displey ekranda birləşdirir, bu isə əsgərləri son dərəcə qısa müddətdə uzaqdan idarə olunan aparatdan istifadə edərək mənzərəni intuitiv şəkildə qiymətləndirməyə imkan verir.

"BAE Systems" kompaniyasına görə, görüntülərin birləşməsi üçün belə bir texnologiyadan istifadə edərkən əsgərlərin gündüz və infraqırmızı kameralar arasında ora-bura yerdəyişməsinə ehtiyac qalmır. Dörd rotorlu "Air Robot AR-100B" pilotsuz vasitəsində bir sıra multispektral sensorlar göstərildi. Sistem özü hər bir vəzifənin xarici şərtlərinə uyğunlaşdırılır, buna görə operatorun işə başlamazdan əvvəl gündüz və ya infraqırmızı sensor arasında seçim etməsinə ehtiyac yoxdur. "BAE Systems" lazer göstəricinin və soyudulmayan termal cihazı ilə yanaşı tam rəngli gecəgörmə kamerasının istifadəsini araşdırır. Bu sistem ABŞ Xüsusi Əməliyyatlar Komandanlığı tərəfindən sınaqdan keçirilir. Təsvirlərin rəqəmsal məlumatlarının 3500 metrədək məsafədə əldə edilməsi imkanı da nəzərdən keçirilir.


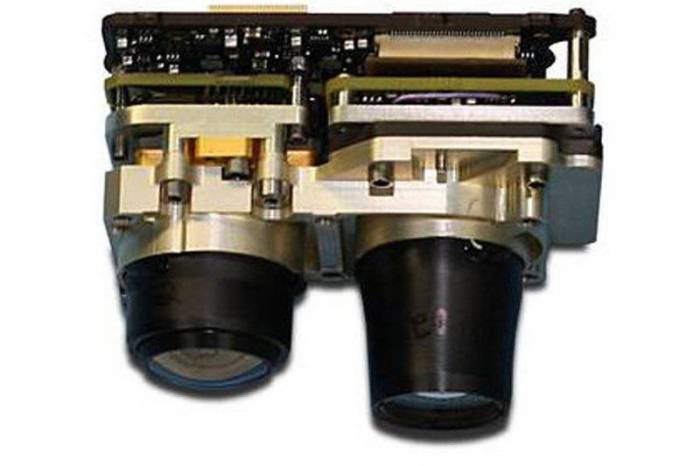

İnnovativ sensor yeni "Digitally Fused Sensor System" (DFSS) rəqəmsal sensoru sayəsində yüksək həssaslıqlı gecə görüntü kamerasından olan görüntüləri soyudulmayan uzun dalğalı termal görüntü cihazının ("BAE Systems" tərəfindən silah sistemləri üçün tədarük edilir) vahid görüntüsü ilə birləşdirir


"UTC Sensors Unlimited"in SWIR və LWIR tipli istilik görüntü kameraları kompaniyanın törəməsi olan "Cloud Cap Technology" tərəfindən "Tase" ailəsini yaratmaq üçün optik elektron stansiyalarda, o cümlədən "Tase 150" versiyasında kiçik dronlar üçün istifadə olunur

UTC şirkəti

"UTC Aerospace Systems-Sensors Unlimited" şirkəti SWIR diapazonunda görüntülərin (spektrin qısa dalğalı IR spektri) qəbulu üçün məhsulların tam bir xəttini təklif edir. 2013-cü ilin aprel ayında "Sensors Unlimited", patentli görüntünün artırılması alqoritmlərindən istifadə edərək 640x512 piksellik matrisaya görə üstün kütlə, güc və yüksək həssaslığına malik olan yeni bir nəsil SWIR kamerasını təqdim etdi.

55 qramdan az kütləyə və 3 Vt-a qədər enerji istehlakına malik olan bu kamera müxtəlif işıqlandırma şəraitində (gün işığından zəif işıqlanmaya qədər) real zaman görüntüsünü, duman və tüstü ekranı şəraitindəki termal görüntünü, həmçinin lazer hədəf təyinatını təqdim edə bilir. 2012-ci ilin aprel ayında "Sensors Unlimited" 15 mikron addımlı 640x512 piksel qətnaməli yeni soyudulmayan GA640C-15 A "Cubic Inch" kamerasını təqdim etdi. Linzasız çəkisi 26 qramdan az və cəmi 1.5 vatt enerji istehlakına sahib olan kamera piyada əsgər üçün hazırlanan həllərə inteqrasiya üçün ideal bir namizəddir. Qısa və uzun dalğalı termal görüntü kameraları "Cloud Cap Technology"nın törəməsi tərəfindən yaradılan "Tase" ailəsi optik elektron stansiyalarda, o cümlədən "Tase 150" versiyasında kiçik dronlarda istifadə olunur.

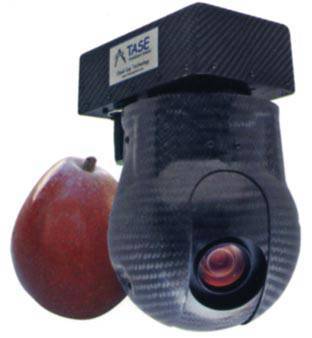

"UTC Cloud Cap Technology" tərəfindən təklif edilən ən kiçik mikro stansiyanın tərkibinə miniatür GPS/INS sistemi və uyğun interfeysli 640x480 matrisadan ibarət iki rejimli (görüntü gücləndiricisi və termal) kanala malik 900 qramlıq "Tase 150" cihazı daxildir

DRS şirkəti

"DRS Technologies" həm vanadi oksidi (Vox) mikrobolometri və soyudulan, həm də kadmium və civə telluridi (MCT) bazasında hazırlanan soyudulmayan kameraların aparıcı istehsalçısıdır. DRS 17 mikronluq soyudulmayan video cihazları və ən son, 12 mikronluq MCT termal görüntülərini təqdim edən ilk şirkət oldu.

"DRS Technologies" ABŞ ordusu və bir çox pilotsuz istehsalçı üçün əsas təchizatçıdır. Ultra kompakt "Tamarisk 320" yüngül (30 qram) və aşağı enerji istehlakına (750 milliVatt) malikdır. Onun nüvəsi, spektrin yaxın infraqırmızı bölgəsində 17 mikron addıma və soyudulmayan texnologiyaya malik VOx 320x240 mikrobolometrdir. Həm ayrı bir kamera, həm də müxtəlif linzalar və çərçivə nisbətləri ilə tənzimlənən bir modul olaraq təklif olunur. 2013-cü ilin fevral ayında "DRS Technologies" kiçik ölçülü (optikasız 46x40x31 mm), aşağı çəki (<60 qram) və aşağı enerji istehlakı (<1,5 Vatt) ilə əla keyfiyyət təmin edən "Tamarisk TI 640x480" variantını təqdim etdi. "Tamarisk" qurğuları ailəsi təkcə nəqliyyat vasitələrində və PUA-larda deyil, həm də piyada əsgərlərin avadanlıqlarının bir hissəsi olaraq geniş istifadə olunur. Bu ailənin 640 modeli "Falcon" pilotsuz vastəsinə quraşdırılır.

Avropa və dünyanın qalan hissəsi

"Sofradir" şirkəti


"Sofradir" kadmium tellurid və civə əsaslı texnologiyalar sahəsində dünya liderlərindən biridir. Bütün dünyada soyudulan/soyudulmayan texnologiyaların və məhsulların tam təchizatçısı olan tanınan "Sofradir", 2012-ci ildə "Thales"dən QWIP texnologiyaları (kvant quyularında infraqırmızı fotodetektor), indium və qallium arsenid matrisaları, "Sagem"dən isə digər avadanlıq və texnoloji inkişaflar əldə edərək Avropadakı lider mövqeyini daha da möhkəmləndirdi. Soyudulmayan məhsullar "Sofradir"in törəmə şirkəti "Ulis"in məsuliyyət dairəsinə daxildir.

Fransanın bu sənaye qrupu "Snake" adlanan bir "InGaAs" matrisasına (640x512, 15 mikron, SWIR) əsaslanan yeni bir soyudulmayan detektoru (42x30x9 mm) təklif edir. Yüksək həssaslığa və qətnaməyə malikdir, həm əl və portativ gecəgörmə cihazları, həm də göyərtədəki optik elektron stansiyaları kimi müxtəlif tətbiqlərə uyğundur.

Çox kompakt QWIP fotodetektoru (384x288, 25 mikron, LWIR) "Thales Catherine-XP TI" kimi nəqliyyat vasitələrinə quraşdırılan sistemlərə uyğundur, uzun dalğalı "Scorpio" termal cihazı isə geniş yayılan ailəyə (640x512, 15 mikron) ən yeni əlavədir. Bu ailə yüksək həssaslıq, yüksək qətnamə və geniş diapazon kimi xüsusiyyətləri ilə yerüstü tətbiqləri təmin edir.

"Sofradir" infraqırmızı detektorları "MBDA Storm Shadow/SCALP EG" raketlərində, "Thales Damocles" hədəf göstərmə və "Navflir" naviqasiya konteynerlərində, "Thales Sophie" kimi nəqliyyat vasitəsində "Catherine" termal kamerası kimi, ABŞ zirehli vasitələrində isə "Sagem Iris" və "Sada II" termal kameraları kimi bir çox sınaqdan keçmiş tətbiqlərdə istifadə olunur.

Şirkət yeniliklər tətbiq etmək, məhsullarının imkanlarını və yığcamlığını artırmaq məqsədi ilə yeni detektorlar üzərində işləyir. Son məhsullara "e-APD" (uçqun fotodiodu), temperatur fərqinin çox aşağı ekvivalentinə malik iki diapazonlu NETD video çeviriciləri və digər yeni tətbiqlər aiddir. "Sofradir"in əsas inkişaf istiqaməti, detektordakı piksel sayını artırmaqdan ibarətdir, bu isə sistemin ümumi ölçüsünü qoruyaraq görüntü elementinin ölçüsünü minimum qədər azaltmağa imkan verəcək.

Bununla əlaqədar olaraq, şirkət artıq 10 mikron addıma malik olan matrisa nümayiş etdirdi. "Sofradir" aşağı çəki və güc xüsusiyyətləri olan məhsullar yaratmaq üçün daha kiçik, daha yüngül və etibarlı soyutma matrisaları təklif etmək üçün işləmə temperaturunun 150 K-a qaldırılmasının məqsədəuyğunluğunu da araşdırır.

"Cassidian"

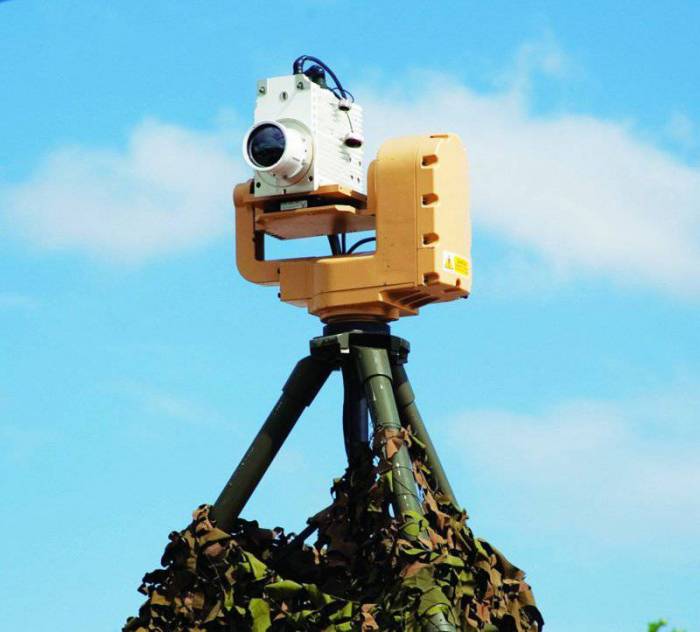

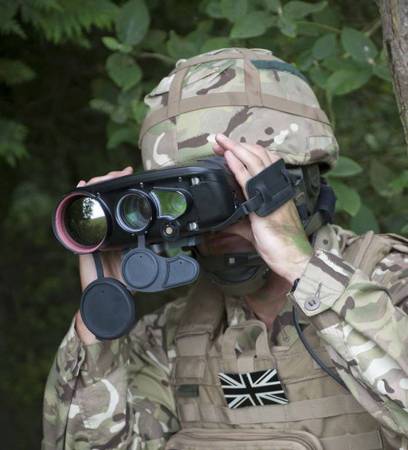

"Cassidian Optronics" kompaniyası, orta və uzun dalğa nüvələri üçün müasir texnologiyadan istifadə edən "Attica" (Advanced Thermal imagers with Two-dimensional IR CMOS Array) ailəsinin bir hissəsi kimi soyudulan və soyudulmayan termal vasitələri təklif edir.

Bunlar üçayaqda və nəqliyyat vasitələrində quraşdırıla bilər, əl cihazları üçün isə miniatür soyudulmayan LWIR termal kameralarına üstünlük verilir. "Cassidian Optronics" kompaniyası "Goshawk-II HD/HDT" müşahidə sistemləri də daxil olmaqla öz məhsullarını müxtəlif tətbiqetmələr üçün təklif edir.

AIM şirkəti

"Aim Infrarot-Module" (AIM) eyni payla "Diehl BGT Defence" və "Rheinmetall" şirkətlərinə məxsusdur, MCT və "Type II" tipli infraqırmızı detektorlara (InAs / GaSb) əsaslanan 1 ilə 15 mikron arasında olan bütün spektr diapazonu üçün nüvələr və modullar təqdim edir. Bu gün AIM kadmium tellurid və civə əsasında hazırlanan HiPIR-640 termal cihazlarını (MWIR və ya LWIR detektorları, 640x512 matrisaya və 15 mikron piksel addımına malikdir) təklif edir. MWIR detektorları 120K-dan yüksək temperaturda işləyir. AIM portfelində "Luna" və "Aladin" dronları üçün "µCAM-640" seriyalı (MCT ilə soyudulan MWIR və LWIR tipli soyudulmayan) termal kameralar, alman ordusu üçün isə "HuntIR/RangIR" termal nişangahı mövcuddur.

"Type II" super çərçivəsi əsasında kriogenik bir maşın olan iki rəngli MWIR/MWIR cihazları raket hücumundan xəbərdarlıq sistemləri üçün inqilabi həllər təmin edərkən, sonrakı nəsil kameralar üçün bir kriogen qurğudan ibarət cüt diapazonlu 640x512 MWIR/LWIR matrisası hazırlanır.


"Sofradir" infraqırmızı detektorları "MBDA Storm Shadow/SCALP EG" raketlərində, "Thales Damocles" hədəf göstərmə və "Navflir" naviqasiya konteynerlərində bir çox sınaqdan keçmiş tətbiqlərdə istifadə olunur. "Caterine" və "Iris" termal kameralı "Thales Sophie" sistemləri (fotoda)


"Scorpio LW" detektoru, 15 mikronluq 640x512 formatlı ailənin ən yeni üzvüdür

"Thermoteknix"

Böyük Britaniyanın "Thermoteknix Systems" şirkəti XT texnologiyasına sahib "Miricle" videoçeviricilər ailəsini təklif edir. Buraya hərəkət edən hissələri olmayan, ultra-kompakt və soyudulmayan 110KS modeli də daxildir. Belçikanın "Xenics Infrared Solutions" şirkəti isə "Xenics Core" adlanan yüksək keyfiyyətli kameralar ailəsini təklif edir. "Xenics"in ümumi SWIR və MWIR FGAplatformasında hazırladığı SWIR XSW-640 və LWIR XTM-640 kameralarının hər biri 100 qramdan az kütlə ilə 2 vattdan az enerji istehlak edir. Onlar asanlıqla birləşdirilir, istənilən hava və işıqlanma şəraitində alınan müvafiq şəkillər tutuşdurulur və mürəkkəb informasiya məzmunlu spektral görünüş ilə birləşdirilir.


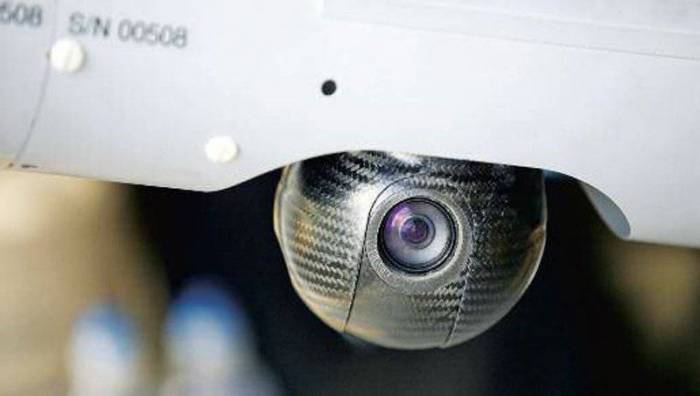

"Controp Stamp" ailəsindən olan M-STAMP optik elektron stansiyası cəmi 1.2 kq ağırlığındadır. Buraya böyüdücü gündüz kamerası və soyudulmayan istilik görüntü kamerası daxildir. Onlar "Elbit Systems" şirkətinin "Skylark-I" və "Aeronautics"in "Orbiter" (şəkildə) kimi yüngül dronları üçün uyğundur

ASELSAN şirkəti

Milli və beynəlxalq ehtiyacları ödəmək üçün ASELSAN, böyük və kiçik dronlar üçün tərkibinə universal lazer göstərici və bir ədəd ya rəngli gündüz, ya da soyudulmayan gecə infraqırmızı sensor daxil olan, iki ox üzərində sabitləşdirilən stansiyalar ailəsi hazırladı. İnfraqırmızı kameralı seçim IDEF 2013-də ARI-1T mini dronlarında nümayiş olundu.

Silahlı Qüvvələr və daha sonra isə ixrac tələbləri İsrail sənayesini də bu sektorda öz milli imkanlarını inkişaf etdirməyə məcbur etdi. "Rafael" və "Elbit Systems" şirkətlərinin bərabər payda sahib olduqları "Opgal Optronic Industries" həm İsraildə, həm də xaricdə istehsal olunan termal sistemləri üçün baza rolunu oynayan ultra kompakt, aşağı gücə malik cihazların geniş çeşidini təklif edir.

VOx və ASI fotodetektorlarının dəstəyi ilə "Opgal" termal matrisaları piyada, yerüstü və hava tətbiqləri üçün idealdır. Burada "Elbit Systems" və "Rafael" arasında ortaq bir müəssisə olan "Semiconductor Devices" şirkəti də qeyd edilməlidir. Şirkət həm InSb, MCT və VOx texnologiyalarına əsaslanan infraqırmızı detektorların geniş çeşidlərini dizayn və istehsal edir, həm də dünyanın antimonid indium əsaslı 2D matrisalarının ən böyük təchizatçısıdır.


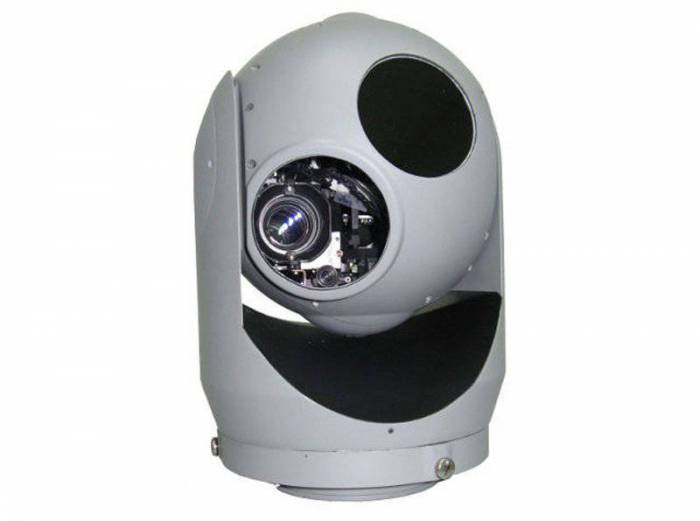

Bu yaxınlarda "Controp" şirkəti özünün gündüz/gecə kamerası və lazer göstəricisi yerləşdirdiyi 3 kq-lıq "T-Stamp" stansiyasını göstərdi. Termal görüntü kamerası həm soyudulan, həm də soyudulmayan versiyada mövcuddur, lakin hər iki modeldə davamlı optik böyütməyə malik unikal linza texnologiyasından istifadə edilir

Controp şirkəti

"Rafael" və PUA istehsalçısı "Aeronautics"ə məxsus ixtisaslı "Controp" şirkəti yüngül dronlar üçün avadanlıq sahəsində dünya lideri olsa da, quru, hava və dəniz platformaları üçün məhsullar da istehsal edir. "Stamp" ailəsinin ən kiçik üzvü "M-Stamp", gündüz kamerası və soyudulmayan termal kamera ilə cəmi 1.2 kq-dır. Bu isə onları "Aeronautics"in "Orbiter", "Elbit"in "Skylark-I" dronlarına və "Bluebird Aero Systems"in müxtəlif sistemlərinə quraşdırılmasına imkan verir.

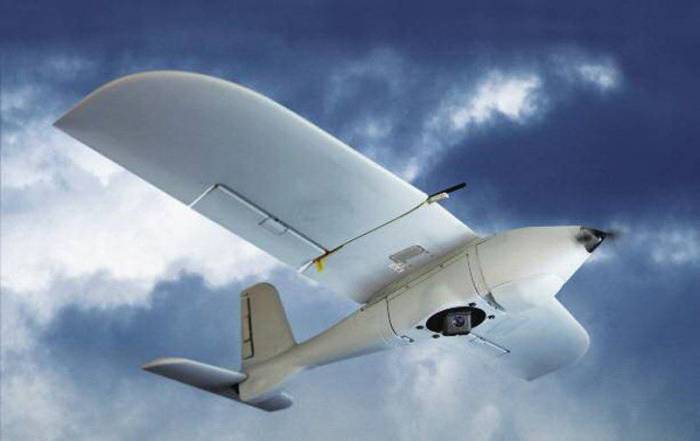

"Elbit" kompaniyasının "Skylark-I-LE" pilotsuz təyyarəsinin təqdim edilməsi

2013-cü ilin iyun ayında "Controp", 3 kq-dan yüngül üç sensorlu, tam sabitləşdirilən "T-ştamp" optik-elektron stansiyanı təqdim etdi, bu sistemə gecə/gündüz kameraları və lazer göstəricisi daxildir. Termal görüntü kamerası soyudulan və ya soyudulmayan ola bilər, üstəlik "Controp" termal kameralarının əksəriyyəti kimi, bu seçimlər də davamlı optik böyütməyə malik unikal obyektivə malikdir.

Şirkət həmçinin x22, x36, x55 qat böyütməyə malik FOX kameralar ailəsini təqdim edib. Bu kameraların tərkibinə 320x258 və ya 640x512 orta dalğa spektrinin 3-cü nəsil matrisaları, həmçinin patentləşdirilən davamlı optik böyütməli linzaları olan soyudulmayan uzun dalğalı detektorlar daxildir.

Yazı Aleks Aleksevin məqaləsi əsasında hazırlanıb
Hərbi ekspert Ədalət Verdiyev
Ordu.az
